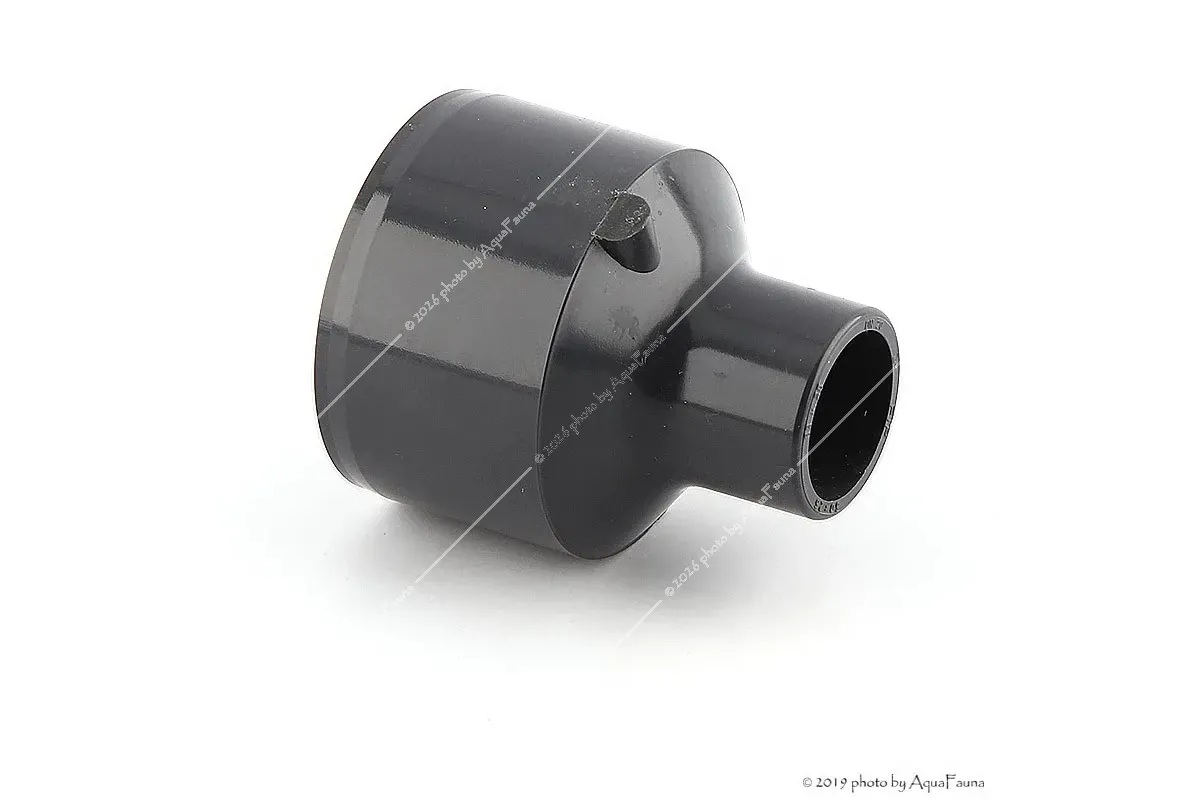

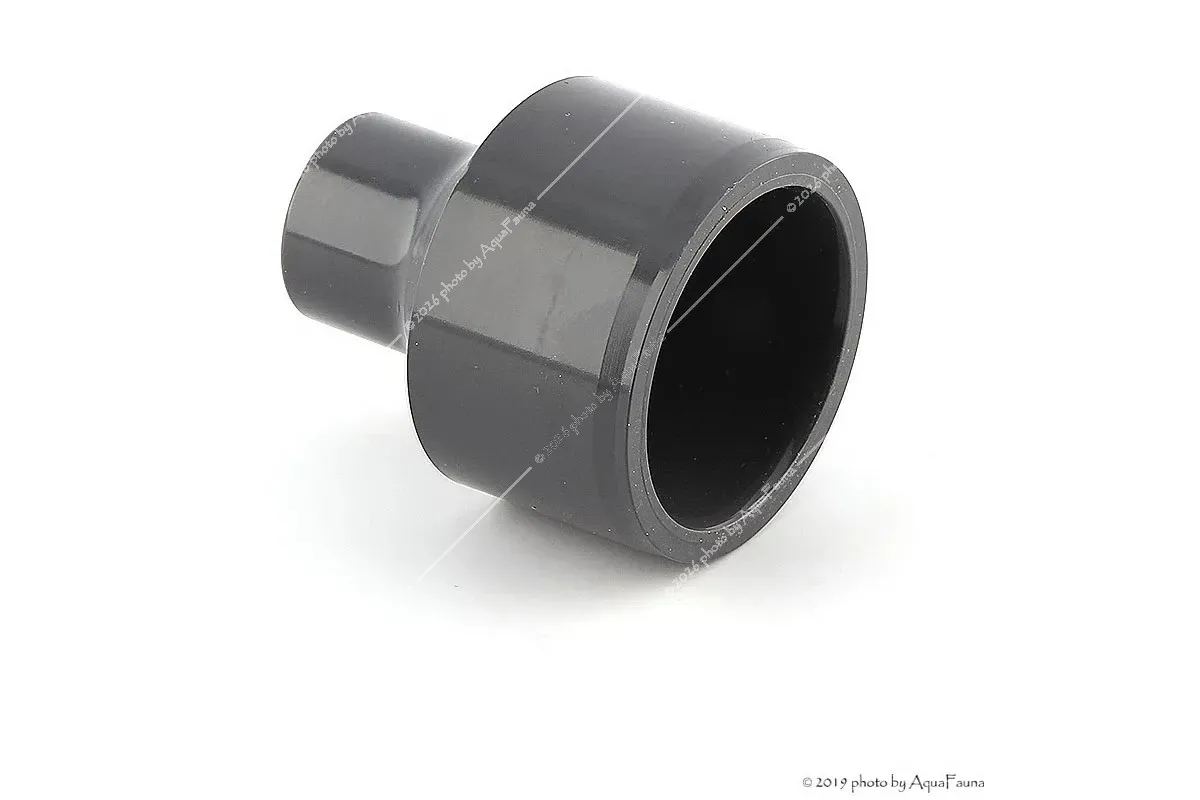

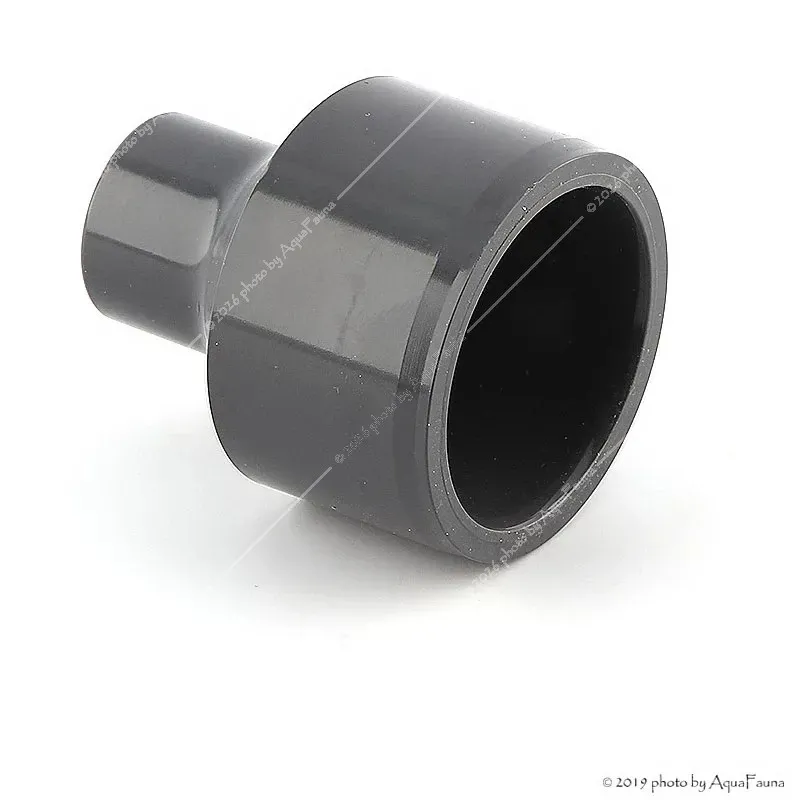

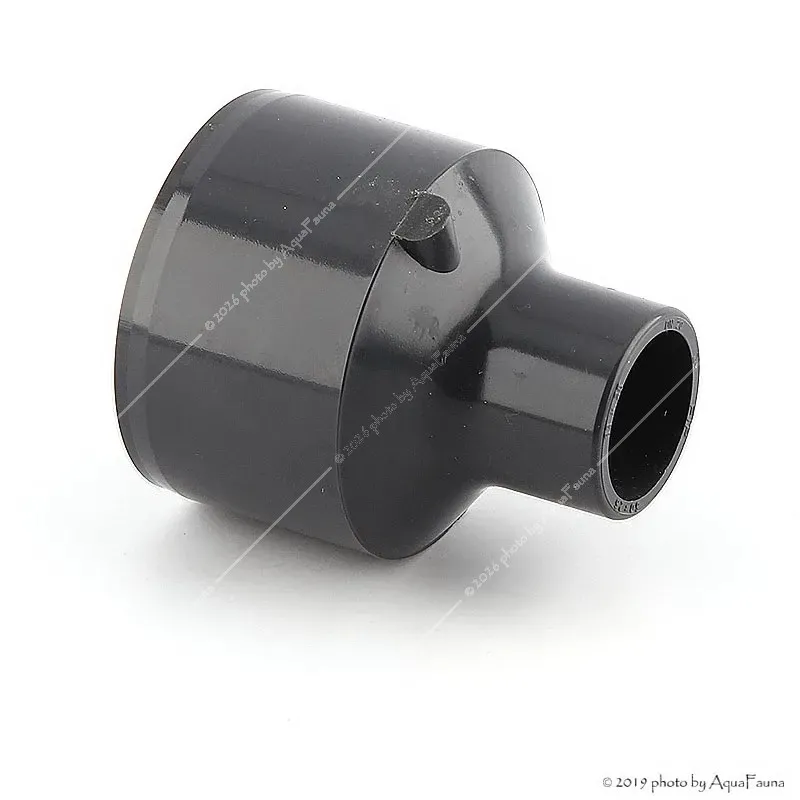

PVC szűkítő 63/50/25 (hosszú változat)

Szűkítő idom PVC szereléshez.

Ragasztandó változat.

Az idom segítségével a 63 vagy 50 mm-es PVC csövet 25 vagy 32 mm-es PVC csőre lehet szűkíteni.

50 mm-ről 25 mm-re szűkítés esetén:
az idom egyik fele (d2) a 50 mm-s csőre, a másik fele (d1) a 25 mm-s csőre húzható, illetve ragasztandó.

50 mm-ről 32 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik végébe (d2) 50 mm külső átmérőjű PVC cső ragasztható
- az idom másik vége (E) 32 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 32 mm-s idomot lehet folytatni 32 mm külső átmérőjű PVC csővel.

63 mm-ről 25 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik végébe (d1) 25 mm külső átmérőjű PVC cső ragasztható
- az idom másik vége (d) 63 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 63 mm-s idomot lehet folytatni 63 mm külső átmérőjű PVC csővel.

63 mm-ről 32 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik vége (E) 32 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 32 mm-s idomot lehet folytatni 32 mm külső átmérőjű PVC csővel.
- az idom másik vége (d) 63 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 63 mm-s idomot lehet folytatni 63 mm külső átmérőjű PVC csővel.

Méretek: (a jelöléseket lásd a fenti ábrán!)
