Szűkítő idom PVC szereléshez.
Az idom segítségével a 63 mm-es PVC csövet 25 mm-es PVC csőre lehet szűkíteni.
Szűkítő idom PVC szereléshez.
Ragasztandó változat.
Az idom segítségével a 63 vagy 50 mm-es PVC csövet 25 vagy 32 mm-es PVC csőre lehet szűkíteni.
50 mm-ről 25 mm-re szűkítés esetén:
az idom egyik fele (d2) a 50 mm-s csőre, a másik fele (d1) a 25 mm-s csőre húzható, illetve ragasztandó.
50 mm-ről 32 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik végébe (d2) 50 mm külső átmérőjű PVC cső ragasztható
- az idom másik vége (E) 32 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 32 mm-s idomot lehet folytatni 32 mm külső átmérőjű PVC csővel.
63 mm-ről 25 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik végébe (d1) 25 mm külső átmérőjű PVC cső ragasztható
- az idom másik vége (d) 63 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 63 mm-s idomot lehet folytatni 63 mm külső átmérőjű PVC csővel.
63 mm-ről 32 mm-re szűkítés esetén:
az idommal a szűkítés 2 lépcsős:
- az idom egyik vége (E) 32 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 32 mm-s idomot lehet folytatni 32 mm külső átmérőjű PVC csővel.
- az idom másik vége (d) 63 mm idomba (pl. könyök, toldókarmantyú) ragasztandó.
Ezt a 63 mm-s idomot lehet folytatni 63 mm külső átmérőjű PVC csővel.

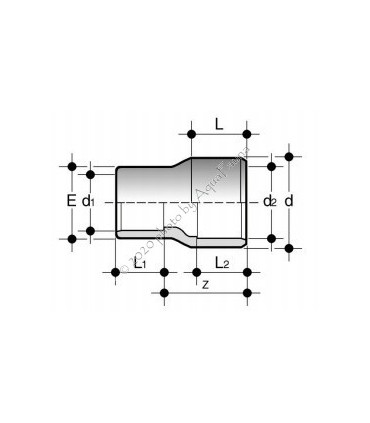

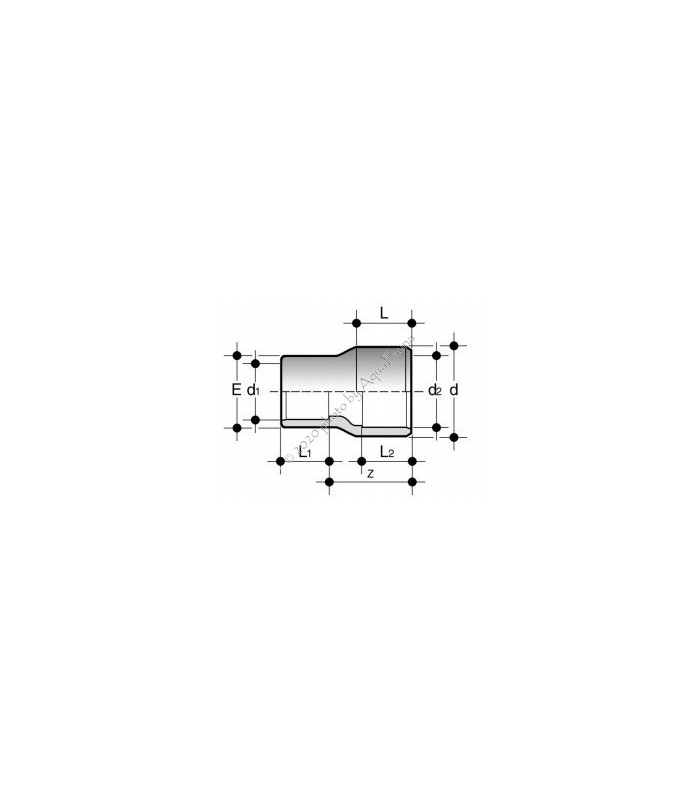

Méretek: (a jelöléseket lásd a fenti ábrán!)
| d x d2 x d1 | PN | E | L | L1 | L2 | Z | g |
| 63 x 50 x 25 | 16 | 32 | 38 | 19 | 31 | 54 | 75 |
